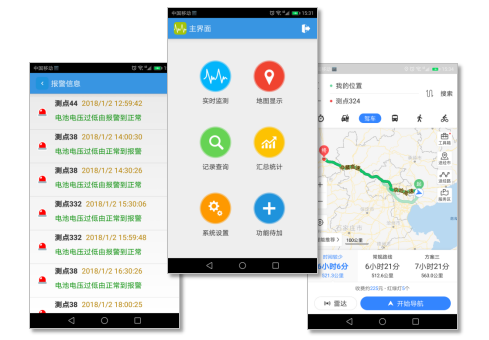

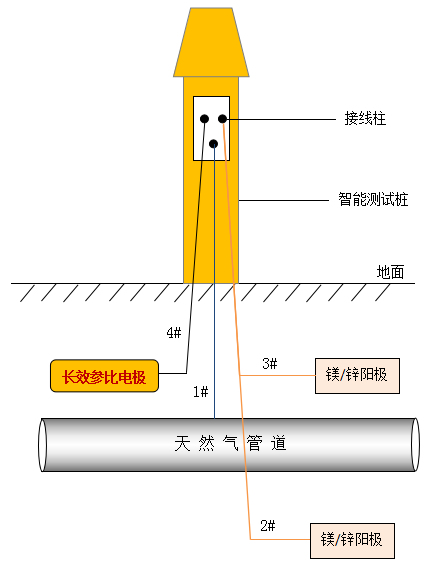

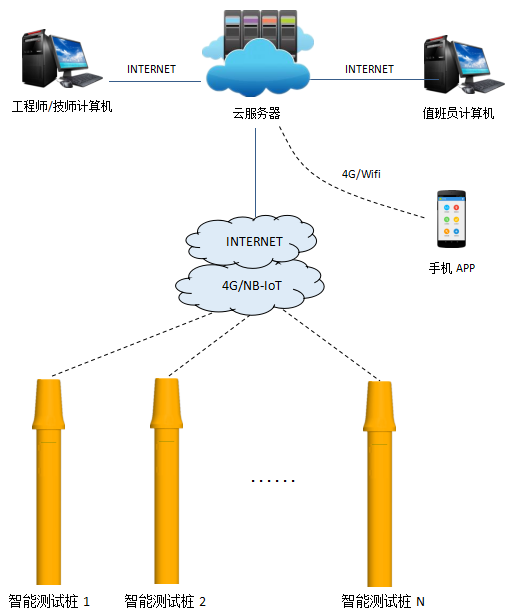

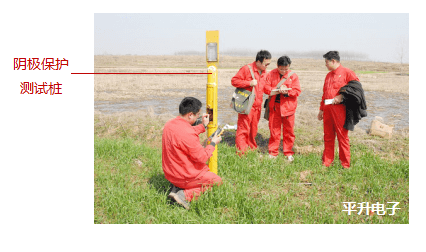

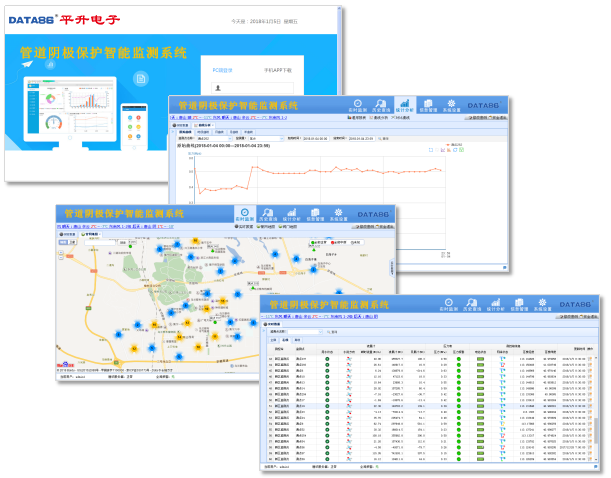

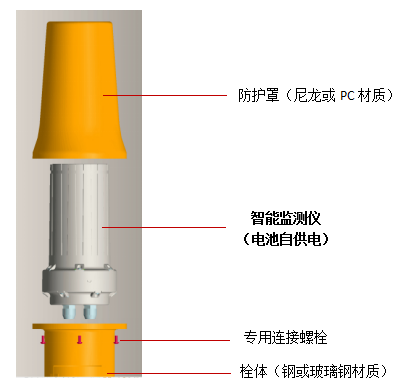

一 石油、天然氣長輸管道多采用防腐涂層和陰極保護技術來防止防腐層的老化 陰極保護測試樁是陰極保護系統中必不可少的裝置，主要用于陰極保護效果和運行參數的檢測 以往 二 我公司針對管道陰極保護監測存在的上述問題，規劃 管道陰極保護智能監測管理系統拓?fù)鋱D 智能測試樁每天定時自動采集通電電位 云服務器上安裝管道陰極保護智能監測管理系統軟件 電腦端監測軟件界面展示 手機APP界面展示 智能測試樁現場應用示意圖 應用說明： ① 1#線纜為管道引出線 ② 2# ③ 4#線纜為長效參比電極自帶線纜 三 智能測試樁示意圖 智能測試樁分為栓體和防護罩兩部分 （1）產品規格 ◆ 標準規格：Φ108mm(直徑)*3000mm(高) ◆ 其它規格：可定制。 （2）主要功能 ◆ 數據采集：定時自動采集陰極保護參數和自身電池電壓 ◆ 無線通信：采用4G（移動/聯通/電信）或NB-IoT無線網絡定時上報監測數據 ◆ 數據存儲：本機循環存儲監測數據 ◆ 異常報警：電位/電流數值超標 ◆ 設備防護：對陰保電路及各類線纜進行防護，保障設備安全 （3）產品特點 ◆防護等級高：防水、防潮 ◆工作溫度范圍寬：耐低溫 ◆微功耗運行：定時自動喚醒 ◆電池壽命長：電池壽命3~5年（與數據上報頻率有關） ◆存儲容量大：可存儲不少于1年的歷史數據 ◆維護方便：可遠程設置工作參數、遠程升級程序 （4）技術參數 ◆ 監測參數： ① 犧牲陽極測試樁：通電電位、斷電電位 ② 電位測試樁（試片法）：通電電位 ◆ 電壓測量范圍：-2～0.5V （可定制） ◆ 電流測量范圍：-200～200mA（可定制）。 ◆ 通信方式：4G全網通（移動/聯通/電信）或NB-IoT ◆ 防護等級：IP68 ◆ 標配電池：20Ah/14.4V。 ◆ 工作溫度：-40～+85℃ ◆ 工作濕度：≤95%。 四、產品安裝現場展示

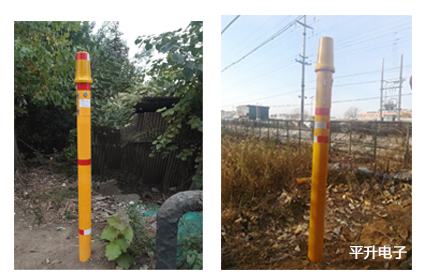

華北某油田安裝現場
